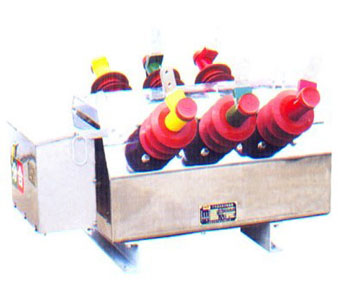

ZW6-12G型户外高压真空断路器—隔离开关组合电器
一、概述
ZW6-12/630-16（20）型户外高压真空断路器适用于12KV及以下，交流50HZ的三相电力系统。 主要用于农网和城网作分、、合负荷电流过载电流及短路电流之用，也可用于其它类似场所，还可作为城市市区12KV级电网的分段开关。
二、使用环境条件
a.周围空气温度：上限+40℃下限-40℃；
b.海拔：<200m；
c.相对湿度：日平均不大于95%，月平均不大于90%；
d.风压：不超过700Pa（相当于风速34m/s）；
e.空气污秽程度按GB5582规定为IV级；
f.地震烈度不超过8度
b.海拔：<200m；
c.相对湿度：日平均不大于95%，月平均不大于90%；
d.风压：不超过700Pa（相当于风速34m/s）；
e.空气污秽程度按GB5582规定为IV级；
f.地震烈度不超过8度
三、型号意义
四、主要技术参数
1 断路器的装配调整参数见表1
|
序号 |
项目 |
单位 |
参数 | |
|
1 |
触头开距 |
mm |
9±1 | |
|
2 |
触头超程 |
9±1 | ||
|
3 |
平均合闸速度 |
m/s |
0.6±0.2 | |
|
4 |
平均分闸速度 |
1.0±0.2 | ||
|
5 |
触头合闸弹跳时间 |
ms |
≤2 | |
|
6 |
三相分闸同期性 |
ms |
≤2 | |
|
7 |
合闸时间 |
s |
≤0.1 | |
|
8 |
分闸时间 |
最高操作电压 |
≤0.06 | |
|
最低操作电压 |
≤0.1 | |||
|
9 |
每相回路直流电阻 |
μΩ |
≤200 | |
|
10 |
相间中间距（灭弧室端） |
mm |
193 | |
2.断路器的额定技术参数见表2
|
序号 |
名称 |
单位 |
参数 | ||
|
1 |
额定电压 |
KV |
12 | ||
|
2 |
额定绝缘水平 |
1min工频耐压 |
干式 |
KV |
42 |
|
|
湿式（对地） |
34 | |||
|
雷电冲击耐压（峰值） |
75 | ||||
|
3 |
额定电流 |
A |
630 | ||
|
4 |
额定频率 |
HZ |
50 | ||
|
5 |
额定短路开断电流 |
KA |
12.5 16 20 | ||
|
6 |
额定短路关合电流（峰值） |
31.5 40 50 | |||
|
7 |
额定峰值耐受电流 |
31.5 40 50 | |||
|
8 |
额定短时耐受电流 |
12.5 16 20 | |||
|
9 |
操作顺序 |
|
分-0.3s-合分-180s-合分 | ||
|
10 |
额定短路电流开断次数 |
次 |
30 | ||
|
11 |
机械寿命 |
V |
10000 | ||
|
12 |
额定操作电压配CT弹簧操作机构 |
DC24 48V AC DC110V 220V | |||
|
13 |
触头允许磨损厚度 |
mm |
3 | ||
|
14 |
过电流脱扣器额定电流 |
A |
5 | ||
|
15 |
重量 |
kg |
130(标准) | ||
五、外形安装尺寸
