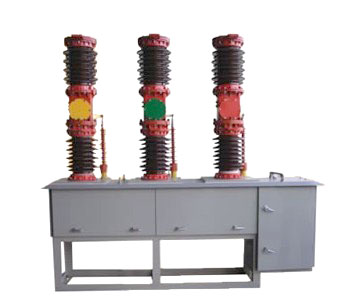

ZW7-40.5型户外高压真空断路
一、概述
主要用途ZW7-40.5型户外高压真空断路器（以下简称断路器）用于交流50Hz,电压40.5kv的三相电力系统，作为分断关合负荷电流，过载电流及短路电流之用。
二、型号意义
三、主要技术参数
|
序号 |
名称 |
单位 |
数据 | ||
|
1 |
额定电压 |
KV |
40.5 | ||
|
额定绝缘水平 |
lmin工频耐压 |
干式 |
95 | ||
|
湿式 |
80 | ||||
|
2 |
雷电冲击耐压(峰值) |
185 | |||
|
3 |
额定电流 |
A |
1250;1600;2000 | ||
|
4 |
额定短路开断电流 |
KA |
20;25;31.5 | ||
|
5 |
额定操作顺序 |
|
分-0.3s-合分-180s合分 | ||
|
6 |
额定短路开断电流次数 |
次 |
12 | ||
|
7 |
额定短路关合电流(峰值) |
KA |
50;63;80 | ||
|
8 |
额定峰值耐受电压 | ||||
|
9 |
额定短时耐受电流 |
20;25;31.5 | |||
|
10 |
额定短路持续时间 |
S |
4 |
|
11 |
平均分闸速度 |
m/s |
1.5±0.2 |
|
12 |
平均合闸速度 |
0.7±0.2 | |
|
13 |
触头合闸弹跳时间 |
ms |
≤2 |
|
14 |
三相合（分）闸同期性时差 |
≤2 | |
|
15 |
合闸时间 |
≤150 | |
|
16 |
分闸时间 |
≤60 | |
|
17 |
机械寿命 |
次 |
10000 |
|
18 |
额定操作电压及辅助回路额定电压 |
V |
DC 110/220 |
|
AC 110/220 | |||
|
19 |
每相同路直相（不含互感器） |
μΩ |
≤100 |
|
20 |
动静触头允许磨损厚度 |
|
3 |
|
21 |
重量 |
|
800 |
四、外形安装尺寸
