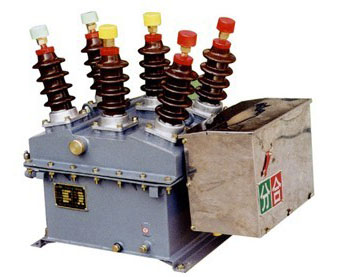

ZW1-12.ZW1A-12系列户外高压真空断路器
一、概述
ZW1-12型户外高压真空断路器，改断路器配用手动、电动弹簧操作机构的三相交流50HZ户外高压开关设备，主要用来开断关合农网城网和小型电力系统的负荷电流，连载电流，短路电流。
二、主要技术参数
|
额定电压 |
kV |
12 | |||
|
最高工作电压 |
kV |
12 | |||
|
额定电流 |
A |
630 | |||
|
工频耐压（1/min） |
kV |
42 | |||
|
雷电冲击耐压（峰值） |
kV |
75 | |||
|
额定短路开断电流（有效值） |
kA |
16 |
12.5 |
6.3 | |
|
额定短路关合电流（峰值） |
kA |
40 |
31.5 |
16 | |
|
额定峰值耐受电流（峰值） |
kA |
40 |
31.5 |
16 | |
|
4S热稳定电流（有效值） |
kA |
16 |
12.5 |
6.3 | |
|
额定操作顺序 |
|
分-0.3秒合分-180秒合分
Off-0.3s on-and-off-180s on-and-off | |||
|
额定短路电流开断次数 |
次（times） |
30 | |||
|
机械寿命 |
次（times） |
10000 | |||
|
额定操作电压 |
分闸线圈 |
V |
=220 | ||
|
合闸线圈 |
V |
=220 | |||
|
动静触头允许磨损计厚度 |
mm |
3 | |||
|
重量 |
总重 |
kg |
150 | ||
|
油重 |
kg |
35 | |||
三、外形安装尺寸
