ZW8-12系列户外高压真空断路

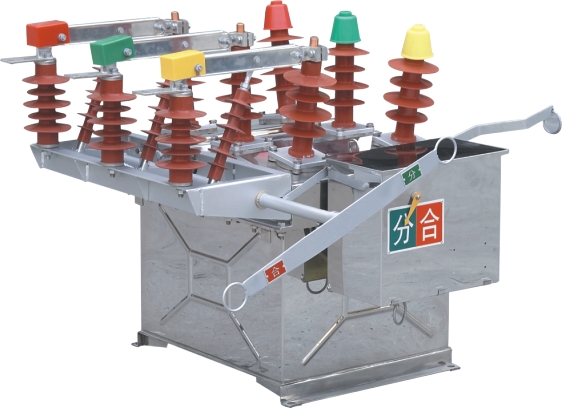

ZW8-12G系列户外高压真空断路器
一、概述
主要用途ZW8-12/T型户外高压真空断路器（以下简称断路器）用于交流50Hz、电压10-12KV的三相电力系统，作为分断、关合负荷电流之用、具有过载及短路保护功能。
二、型号意义
三、主要技术参数
|
序号 |
名称 |
单位 |
数据 | ||
|
1 |
额定电压 |
KV |
12 | ||
|
2 |
额定绝缘水平 |
lmin工频耐压 |
干式 |
42 | |
|
湿式 |
34 | ||||
|
雷电冲击耐压(峰值) |
75 | ||||
|
3 |
额定电流 |
A |
630 、400、 200 | ||
|
4 |
额定短路开断电流 |
KA |
20 、16 、12.5 | ||
|
5 |
额定操作顺序 |
|
分-0.3s-合分-180s-合分 | ||
|
6 |
额定短路开断电流次数 |
次 |
30 | ||
|
7 |
额定短路关合电流(峰值) |
KA |
50 | ||
|
8 |
额定峰值耐受电压 | ||||
|
9 |
额定短时耐受电流 |
20 | |||
|
10 |
额定短路持续时间 |
S |
4 | ||
|
11 |
分闸时间 （分励脱扣） |
最高操作电压 |
M/S |
15-50 |
|
额定操作电压 | ||||
|
最低操作电压 |
30-60 | |||
|
12 |
合闸时间 |
25-60 | ||
|
13 |
全开断时间 |
≤100 | ||
|
14 |
燃弧时间 |
≤20 | ||
|
15 |
机械寿命 |
次 |
1000 | |
|
16 |
合闸功 |
J |
70 | |
|
17 |
储能电机额定输入功率 |
W |
≤250 | |
|
18 |
额定操作电压及辅助回路额定电压 |
|
V |
DC220/110/24 |
|
|
AC220/110/24 | |||
|
19 |
额定电压下储能时间 |
|
S |
＜10 |
|
20 |
过电流脱扣器 |
额定电流 |
A |
5 |
|
脱扣电流准确度 |
% |
±10 | ||
四、外形安装尺寸
