CD10系列直流电磁操动机机构
一、概述

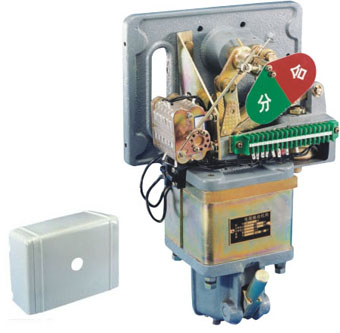

CD10型电磁操动机构是一种户内悬挂式的电磁操动机构，可用来操动SN10系列 高压少油断路器。
该机构可以电动合闸，电动分闸和手动分闸，也可经进行自动重合闸，该机构合闸 分闸需要使用直流电源。控制合闸直流电流，可用外接的CZ0-40C型或CZ0-40D低压直流接触器。
CD10型电磁机构内装有分闸电磁铁，既能手力分闸，也能电动分闸或遥控分闸。
CD10型机构有铁罩作封盖，罩的中间有一圆孔，指标“分”“合”位置。
该机构可以电动合闸，电动分闸和手动分闸，也可经进行自动重合闸，该机构合闸 分闸需要使用直流电源。控制合闸直流电流，可用外接的CZ0-40C型或CZ0-40D低压直流接触器。
CD10型电磁机构内装有分闸电磁铁，既能手力分闸，也能电动分闸或遥控分闸。
CD10型机构有铁罩作封盖，罩的中间有一圆孔，指标“分”“合”位置。
二、主要技术参数
CD10型机构的技术性能符符合“GB1984-80交流高压断定路器”的规定，其主要技术数据见表1。
|
|
机构型号所配断路器型号 项目 |
CD10-Ⅰ |
CD10-Ⅱ |
CD10-Ⅲ | ||
|
SN10-10Ⅰ |
SN10-10Ⅱ |
SN10-10Ⅲ |
SN10-10Ⅲ | |||
|
630-16 1000 |
1000-31.5 |
1250-40 |
2000-40 3000 | |||
|
1 |
200伏合闸线圈 |
电流（安） |
99 |
120 |
147 | |
|
电阻（欧） |
2.22±0.18 |
1.82±0.15 |
1.50±0.12 | |||
|
2 |
110伏合闸线圈 |
电流（安） |
196 |
240 |
294 | |
|
电阻（欧） |
0.56±0.05 |
0.46±0.04 |
0.38±0.04 | |||
|
3 |
24伏合 闸线圈 |
电流（安） |
37 | |||
|
电阻（欧） |
0.65±0.03 | |||||
|
4 |
48伏合
闸线圈 |
电流（安） |
18.5 | |||
|
电阻（欧） |
2.6±0.13 | |||||
|
5 |
110伏合 闸线圈 |
电流（安） |
5 | |||
|
电阻（欧） |
55±1.1 | |||||
|
6 |
200伏合
闸线圈 |
电流（安） |
2.5 | |||
|
电阻（欧） |
88±4.4 | |||||
