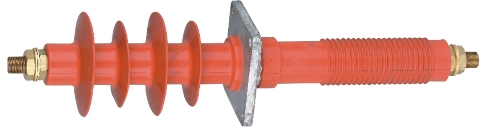

FCGW-10/200-2000A复合干式穿墙套
一、使用范围与特点
本系列产品为户外-户内型，适用于额定电压未10KV~35KV，频率15~60Hz的三相交流系统电站和变电所的配电装置。安装地点环境温度为-40℃~40℃，海拔高度不超过1000m。本产品适用于水平安装。
复合穿墙套管的各项电器、机械性能均达到标准要求，他还具有复合绝缘子的共同特点。体积小、重量轻、外形美观，特别是用作外绝缘的硅橡胶伞裙，护套所具有的良好憎水性和憎水性迁移特性，使复合穿墙套管有很好的耐污秽性能和防止污闪的能力。
复合穿墙套管的各项电器、机械性能均达到标准要求，他还具有复合绝缘子的共同特点。体积小、重量轻、外形美观，特别是用作外绝缘的硅橡胶伞裙，护套所具有的良好憎水性和憎水性迁移特性，使复合穿墙套管有很好的耐污秽性能和防止污闪的能力。
二、产品型号及符号意义
三、结构及性能
复合传墙套管由圆筒导杆和紧包导杆的环氧纤层、中间法兰、及包封环氧玻纤层的硅橡胶护套和伞裙组成，中间法兰区域进行了电场均匀处理。本系列产品依据Q/GND—JD05—2003进行生产，并复合GB/T12944.1—1991，GB/T12944.2—1991及J85892—1991的相关规定。其主要尺寸和电气、机械特性如表一、表二。
复合穿墙套管示意图
表一 复合穿墙套管的主要尺寸
|
产品型号 |
总长 mm |
主体长 mm |
户外端主体长 mm |
户外端爬电距离 mm |
最大伞径mm |
法兰安装孔距 mm |
安装孔径 mm |
导电杆径 mm |
|
FCWB-10/630 |
535 |
445 |
210 |
400 |
115 |
89 |
11 |
M20*15 |
|
FCWB-35/630 |
1130 |
970 |
435 |
1030 |
178 |
200 |
15 |
M20*15 |
|
FCWB-35/1250 |
1170 |
970 |
435 |
1030 |
178 |
200 |
15 |
M30*15 |
|
FCWB-35/1600 |
1170 |
970 |
435 |
1030 |
178 |
200 |
15 |
M39*20 |
表二 复合穿墙套管的主要电气、机械性能
|
产品型号 |
额定电压 KV |
额定电流 A |
工频电压KV |
标准雷电冲击耐受电压（峰值）不小于KV |
弯曲破坏负荷 KN | |||
|
干耐受 1min |
湿耐受 1min |
击穿 |
可见电晕 | |||||
|
FCWB-10/630 |
10 |
630 |
30 |
75 |
|
75 |
75 | |
|
FCWB-35/630 |
35 |
630 |
30 |
176 |
25.8 |
185 |
75 | |
|
FCWB-35/1250 |
35 |
1250 |
30 |
176 |
25.8 |
185 |
75 | |
|
FCWB-35/1600 |
35 |
1600 |
30 |
176 |
25.8 |
185 |
75 | |
