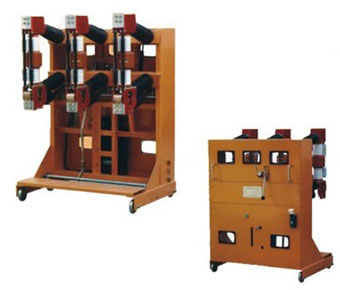

ZN23-40.5G系列车式高压真空断路器
一、概述
ZN23-40.5G系列车式高压真空断路器（以下简称断路器）为额定电压40.5kv、三相交流50Hz的户内高压电器设备，适用于工矿企业、变电站等输配电系统，作控制和保护开关；尤其适用于冶金、电弧炼钢等需频繁操作的行业，作为控制和保护设备。
本产品符合G1984-789《交流真空断路器》的标准。
本断路器为手车式，结构合理，维护简便，使用安全可靠。配用CD10Ⅱ型电磁操动机构或CT19Ⅱ型弹簧操动机构。
本产品符合G1984-789《交流真空断路器》的标准。
本断路器为手车式，结构合理，维护简便，使用安全可靠。配用CD10Ⅱ型电磁操动机构或CT19Ⅱ型弹簧操动机构。
二、主要技术参数
|
项目 |
单位 |
数据 | |
|
额定电压 |
Kv |
40.5 | |
|
额定绝缘水平 |
1min工频耐压 |
KV |
185 |
|
雷电冲击耐压（峰值） |
| ||
|
额定频率 |
Hz |
50 | |
|
额定电流 |
A |
1250/1600/2000 | |
|
额定短路开断电流 |
KA |
20/25/31.5 | |
|
额定端丽耐受电流 |
KA |
20/25/31.5 | |
|
额定峰值耐受电流 |
KA |
50/63/80 | |
|
额定短路持续时间 |
S |
4 | |
|
额定关合电流 |
KA |
50/63/80 | |
|
额定操作顺序 |
|
分-0.3-合分-180s-合分 | |
|
合闸时间 |
ms |
≤75 | |
|
分闸时间 |
ms |
≤60 | |
|
额定短路开断电流开断次数 |
次 |
20 | |
|
机械寿命 |
次 |
1000 | |
三、外形安装尺寸
