RN2型户内高压限流熔断器
一、概述
RN2型户内高压限流熔断器，用于电压互感器的短路保护，其断流容量为10002MVA。在短路时以限制线路电流到最小值的方式进行瞬时开断，1分钟内熔断电流应在0.6~1.8A范围内。
二、技术数据
|
产品型号 |
RN2-3、6、10 |
RN2-15、20 |
RN2-35 | |||
|
额定电压KV |
3 |
6 |
10 |
15 |
20 |
35 |
|
额定电流A |
0.5 | |||||
|
三相断流容量MVA |
1000 | |||||
|
最大开断电流KA(有效值) |
100 |
85 |
50 |
40 |
30 |
17 |
|
开断最大短路电流时，最大电流峰值A |
160 |
300 |
1000 |
350 |
850 |
700 |
|
过电压倍数 |
不超过2.5倍工作电压 | |||||
|
熔体管电阻值 |
100±7 |
200±10 |
380±10 | |||
|
重量kg |
5.6 |
12 |
15.6 | |||
|
熔体管重量kg |
0.9 |
1.6 |
2.5 | |||

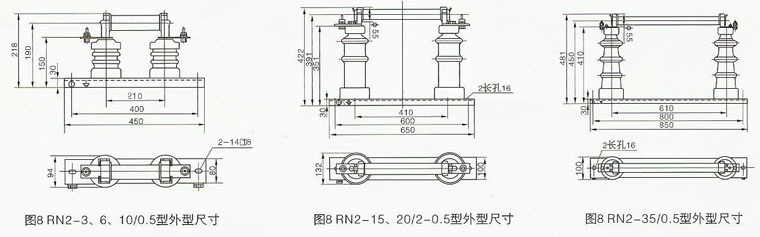

三、外形及安装尺寸
